Was sind die Hauptunterschiede zwischen Flansch- und Schnellanschluss-Rohrbündelwärmetauschern?
Rohrbündelwärmetauscher werden aufgrund ihrer zuverlässigen Wärmeübertragungsleistung und ihres flexiblen Strukturdesigns häufig in der Lebensmittel-, Pharma-, Getränke- und chemischen Verarbeitungsindustrie eingesetzt. Unter den verschiedenen Konfigurationen sind Flansch- und Schnellanschlussmodelle zwei gängige Lösungen, die je nach Installationsbedingungen, Hygieneanforderungen und Wartungshäufigkeit ausgewählt werden. Das Verständnis ihrer strukturellen Unterschiede hilft Benutzern bei der Auswahl der am besten geeigneten Ausrüstung für bestimmte Produktionsumgebungen.

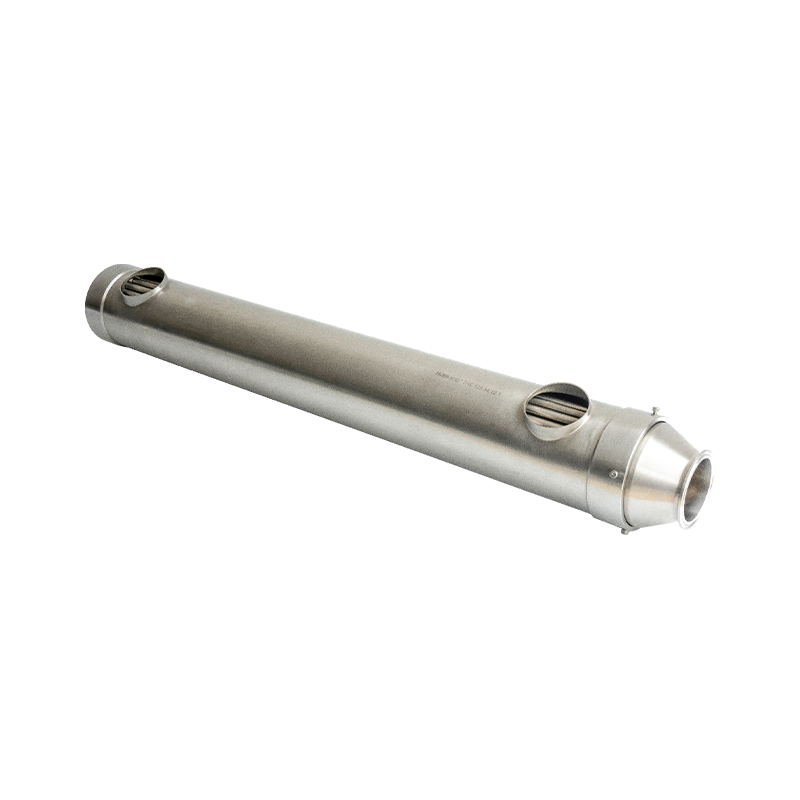

Die Rohrbündelwärmetauscher – Schnellanschlusstyp ist für Anwendungen konzipiert, die häufige Reinigung, schnelle Demontage und hygienischen Betrieb erfordern. Im Vergleich zu herkömmlichen Geräten mit Flanschanschluss vereinfachen Schnellverbindungsstrukturen die Installation und reduzieren Ausfallzeiten. Das Produkt verfügt über eine Edelstahlkonstruktion und hygienische Klemmverbindungen, die einen effizienten Wärmeaustausch zwischen zwei Medien durch Rohrwände ermöglichen und gleichzeitig Heiz-, Kühl- und Kondensationsprozesse unterstützen.
1. Schnellanschluss-Rohrbündelwärmetauscher: Hygienisches Design für häufige Wartung
Die quick-connect shell and tube heat exchanger is positioned as a flexible heat transfer solution for industries with strict hygiene standards. Unlike conventional flange connections that require multiple bolts and tightening procedures, this category adopts hygienic clamp fittings that enable faster assembly, removal, and pipeline connection. The structure is especially suitable for production environments where equipment cleaning and product changeovers occur frequently.
Die Rohrbündelwärmetauscher – Schnellanschlusstyp Integriert eine totraumfreie interne Struktur, die die Ansammlung von Rückständen reduziert und Clean-in-Place-Verfahren (CIP) unterstützt. Die Rohr- und Mantelkonfiguration sorgt für eine stabile Wärmeaustauschleistung, während interne Leitbleche die Flüssigkeitsturbulenz verbessern und die Wärmeübertragungseffizienz verbessern. Der Gegenstrom zwischen Innen- und Außenrohr verbessert die thermische Leistung für unterschiedliche Verarbeitungsanforderungen weiter.
Diese Art von Ausrüstung wird häufig in der Milchverarbeitung, der Getränkeproduktion, der Behandlung pharmazeutischer Flüssigkeiten und der Lebensmittelherstellung eingesetzt. Zu den typischen Anwendungen gehören die Pasteurisierung von Milch, das Erhitzen und Kühlen von Säften, die Sterilisierung pharmazeutischer Flüssigkeiten und die Temperaturkontrolle von Soßen oder Produkten auf Eibasis. Der Hauptvorteil besteht darin, dass Bediener Reinigungs- und Inspektionsverfahren effizienter durchführen können, ohne langwierige Flanschdemontagearbeiten durchführen zu müssen.
- Schnellklemmverbindungen vereinfachen die Installation und den Austausch von Geräten.
- Lebensmittelechte Edelstahlmaterialien 304/316L unterstützen eine hygienische Produktion.
- Totraumfreie Kanäle reduzieren das Rückstandsrisiko während der Verarbeitung.
- Die Kompatibilität mit CIP und manueller Reinigung verbessert die Wartungsflexibilität.
Für Kunden, die maßgeschneiderte Wärmeaustauschlösungen benötigen, bietet Shiloc (Shanghai) Industrial Trade Co., Ltd. Ausrüstungsdesign und technische Unterstützung für die Pharma-, Lebensmittel-, tägliche Chemie- und Feinchemieindustrie. Das Unternehmen konzentriert sich auf Wärmetauscher und aseptische Mischgeräte und kombiniert europäische technische Erfahrung mit dänischen Designkonzepten, um hygienische und praktische Verarbeitungslösungen zu liefern.

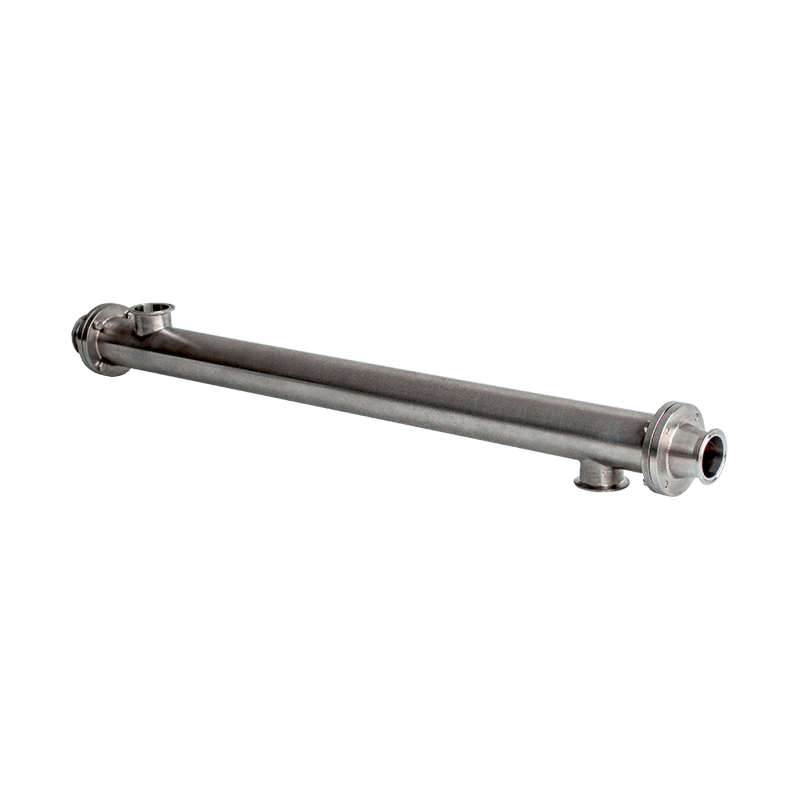

2. Rohrbündelwärmetauscher vom Flanschtyp: Traditionelle Struktur für stabilen Betrieb
Die flange-type shell and tube heat exchanger is a conventional design widely used in industrial systems requiring long-term continuous operation. Its connection method uses flanges secured with bolts, providing strong mechanical stability under standard industrial temperature and pressure conditions. This structure is often selected for applications where equipment does not require frequent opening or cleaning.
Verglichen mit dem Rohrbündelwärmetauscher – Schnellanschlusstyp Bei Flanschmodellen liegt der Schwerpunkt eher auf struktureller Festigkeit und fester Installationszuverlässigkeit als auf schneller Wartung. Durch die Flanschverbindung entsteht ein langlebiges Dichtungssystem, das für große Verarbeitungssysteme, Großheizungsanwendungen und Prozesse geeignet ist, bei denen die Gerätezugriffshäufigkeit relativ gering ist.
Flanschwärmetauscher werden im Allgemeinen in industriellen Heiz- und Kühlsystemen eingesetzt, einschließlich Wasserzirkulation, Dampfheizung und Temperaturregelung von Prozessflüssigkeiten. Aufgrund ihres robusten Designs eignen sie sich für Umgebungen, in denen mechanische Haltbarkeit Priorität hat. Wenn jedoch eine Reinigung oder Inspektion erforderlich ist, benötigen die Bediener mehr Zeit, um Schrauben zu entfernen, Verbindungsflächen zu trennen und Dichtungen wieder anzubringen.
| Vergleichsartikel | Schnellverbindungstyp | Flanschtyp |
| Verbindungsmethode | Hygienische Klemmverbindung | Verschraubte Flanschverbindung |
| Wartungsgeschwindigkeit | Schnelle Demontage und Reinigung | Erfordert weitere Installationsschritte |
| Hauptanwendungen | Lebensmittel-, Getränke- und Pharmaverarbeitung | Industrielle Heiz- und Kühlsysteme |
| Reinigungsmethode | CIP- und Demontagereinigung | Hauptsächlich Unterhaltsreinigung |
Shiloc (Shanghai) Industrial Trade Co., Ltd. bietet auch Ingenieurs- und technische Dienstleistungen für verschiedene Prozessanforderungen an. Mit einer Produktionsstätte in Shanghai, professionellen technischen Spezialisten und internen Verarbeitungskapazitäten einschließlich Schweißen und Polieren kann das Unternehmen maßgeschneiderte Ausrüstungslösungen mit rückverfolgbaren Herstellungsprozessen unterstützen.
3. Sanitäre Rohrbündelwärmetauscherlösungen für Industrien mit hohem Reinheitsgrad
Sanitäre Rohrbündelwärmetauscher stellen eine spezielle Produktkategorie dar, die für Branchen entwickelt wurde, in denen eine strenge Kontrolle des Kontaminationsrisikos erforderlich ist. Der Schwerpunkt dieser Systeme liegt auf hygienischer Struktur, glatten Innenflächen und Kompatibilität mit Reinigungsverfahren. Die Rohrbündelwärmetauscher – Schnellanschlusstyp gehört zu dieser Kategorie, weil es die Rohrbündel-Wärmeübertragungstechnologie mit schneller Wartungsfähigkeit kombiniert.
Die main technical feature of sanitary designs is the optimization of product-contact areas. The internal channels are designed to minimize dead spaces where materials may remain after processing. Together with stainless steel 304/316L contact materials and hygienic connections, the equipment supports stable operation in applications involving sensitive liquids.
Zu den typischen Anwendern zählen Molkereihersteller, Getränkehersteller, Pharmaunternehmen und Feinchemikalienverarbeiter. Diese Branchen erfordern eine zuverlässige Wärmeübertragung unter Einhaltung strenger Hygienestandards. Die Schnellverbindungsstruktur bietet zusätzliche Vorteile, da Bediener schnell auf interne Komponenten zugreifen können, um diese zu inspizieren, Dichtungen auszutauschen und die Reinigung zu überprüfen.
- Bestätigen Sie die Prozessanforderungen, einschließlich Medientyp, Reinigungsmethode und Installationsumgebung.
- Wählen Sie entsprechend den Produktionsbedingungen geeignete Rohrspezifikationen und Verbindungsdesigns aus.
- Schnellspanner bzw. Flanschverbindungen vor Inbetriebnahme korrekt montieren und ausrichten.
- Führen Sie regelmäßige Inspektions- und Reinigungsverfahren durch, um die Leistung aufrechtzuerhalten.
Technische Vorteile von Schnellanschluss-Hygienegeräten
Die quick-connect structure provides several practical improvements compared with traditional designs. It reduces installation time because no extensive flange bolt tightening is required. It also supports frequent process adjustments because operators can modify piping arrangements more conveniently. The combination of efficient heat transfer and flexible maintenance makes this solution suitable for modern hygienic production lines.
Die product range developed by Shiloc (Shanghai) Industrial Trade Co., Ltd. follows strict quality control procedures. The company maintains ISO9001, environmental, and safety certification systems, ensuring that each unit meets hygiene and performance requirements before delivery. Through international supply resources and professional engineering capabilities, the company provides comprehensive solutions for customers requiring reliable process equipment.
Allgemeine Anwendungs- und Wartungsaspekte
Verschiedene Rohrbündelwärmetauscher-Kategorien bedienen unterschiedliche Produktionsbedingungen. Bei hoher Reinigungshäufigkeit werden Schnellkupplungsmodelle bevorzugt, während Flanschsysteme für einen stabilen Langzeitbetrieb geeignet sind. Unabhängig von der Struktur ist eine ordnungsgemäße Wartung unerlässlich, um die Wärmeübertragungsleistung aufrechtzuerhalten und unerwartete Ausfallzeiten zu verhindern.
Zu den häufigsten Problemen gehören eine verringerte Effizienz des Wärmeaustauschs aufgrund von Verschmutzung, Undichtigkeiten an Verbindungsdichtungen und Produktrückstände nach der Reinigung. Bediener sollten die Rohroberflächen regelmäßig überprüfen, einen stabilen Medienfluss bestätigen, Dichtungskomponenten prüfen und sicherstellen, dass die Reinigungsverfahren alle Kontaktbereiche abdecken.
- Schnellspannverschraubungen und Dichtungen bei der Montage korrekt ausrichten.
- Erhöhen Sie den Betriebsdruck und die Temperatur schrittweise, bevor die volle Produktion erreicht wird.
- Führen Sie CIP-Verfahren gemäß den Produktionsanforderungen durch.
- Ersetzen Sie gealterte Dichtungen und entfernen Sie bei der Inspektion angesammelte Verschmutzungen.
Häufig gestellte Fragen
F1: Was ist der Hauptunterschied zwischen Flansch- und Schnellanschluss-Rohrbündelwärmetauschern?
Die main difference is the connection structure. Flange-type models use bolted connections for strong fixed installation, while quick-connect models use hygienic clamps for faster assembly, cleaning, and maintenance.
F2: Warum ist der Rohrbündelwärmetauscher mit Schnellanschluss für die Lebensmittel- und Pharmaindustrie geeignet?
Die equipment uses hygienic connections, stainless steel contact materials, and dead-leg-free internal structures, which help reduce contamination risks and support CIP cleaning procedures.
F3: Können Schnellanschluss-Wärmetauscher unterschiedliche Produktionskapazitäten unterstützen?
Ja. Je nach Betriebsbedingungen und Verarbeitungsanforderungen können unterschiedliche Rohrzahlen, Rohrdurchmesser und mantelseitige Konfigurationen ausgewählt werden.
F4: Welche Lösungen bietet Shiloc (Shanghai) Industrial Trade Co., Ltd. für Wärmetauscherprojekte?
Die company provides heat exchanger design, manufacturing support, import and export services, and engineering technical solutions for pharmaceutical, food, daily chemical, and fine chemical industries.
